電卓用 pMOS IC の互換表

ピン配置に互換性があり、3社以上の互換性のある品種があるものを列挙
表向きは別品種なのでメーカの互換表は存在せず、手作業で確認しているので間違いはご容赦ください

互換表

AND/OR などの論理は、メーカによって負論理 (三菱など)と正論理 (日立など) で書かれているものがあります。正論理 AND は負論理 OR になります。表中では負論理で書いています。

Description (Negative Logic)	TOSHIBA	HITACHI	MITSUBISHI	SANYO	NEC
Dual 16-Bit Static Shift Register(DIP16)			M58201P	LM3431
Dual 8-Bit Quasi-Static Shift Register(DIP14)	TM4301P	HD3101P
5-Transfer Gate	TM4303P	HD3103P	M58203P	LM3133	uPD303C
Dual 4-Input OR + Dual Inverter	TM4304P	HD3104P	M58204P	LM3134	uPD304C
Dual 3-Input OR + Dual 2-Input OR	TM4306P	HD3106P	M58206P	LM3136	uPD306C
Quad 1-Bit Shift Register	TM4307P	HD3107P	M58207P	LM3237	uPD307C
Quad 1-Bit Shift Register + Inverter	TM4351P	HD3122P
2-OR 2-AND + 2-OR 4-AND	TM4311P	HD3114P	M58211P	LM3131	uPD127C
Hex Field Effect Transistor (Common each Two Sources)	TM4312P	HD3113P	M58212P	LM3132	uPD128C
Triple Quasi-Static R-S-S FF	TM4315P	HD3115P	M58205P	LM3235	uPD121C

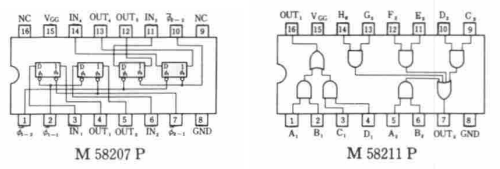

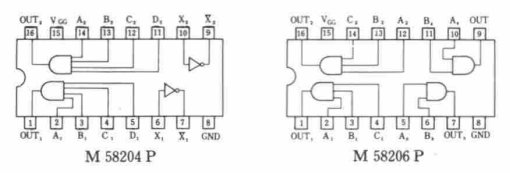

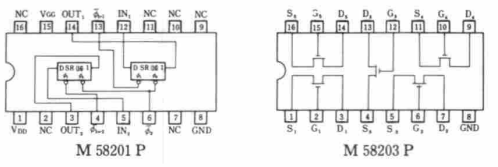

ピン配置

ピン配置は三菱電機 1970 カタログより。

電気的特性

メーカによって若干の違いがありますが、日立の電気的特性より一部引用します。(-VGG = -VL = 24V±10%)

項目	記号	条件	min	max	単位
入力L電圧	– $V_{IL}$	Ta=75℃	9.0	–	V
入力H電圧	– $V_{IH}$	Ta=75℃	–	4.0	V
出力L電圧	– $V_{OL}$	Ta=75℃, RL=200kΩ	19	–	V
出力H電圧	– $V_{OH}$	Ta=75℃, RL=20kΩ	–	2.0	V

参考資料

• 最新ディジタルIC規格表＜MOS/DTL編＞’72
• 最新ディジタルIC規格表＜MOS/DTL編＞’73
• 三菱電機カタログ (1970)
